Circuitos Eléctricos

Son sistemas por los que circula una corriente eléctrica.
Está compuesto por:

-Generador: encargado de dar energía a las cargas eléctricas
–Receptor: que transforma la energía eléctrica en otro tipo de energía, como calor, luz, entre otras.
-Conductores: que constituyen los caminos de ida y de vuelta de los electrones. Suelen ser cables, pero hay otras opciones.
–Elementos de control: que bloquean o dirigen el paso de la corriente.
-Elementos de protección: para evitar que las instalaciones, aparatos y personas sufran daños.
Se dice que un circuito o un componente está cerrado cuando permite la circulación de corriente, y que está abierto en caso de que no lo permita.
Hilos conductores:

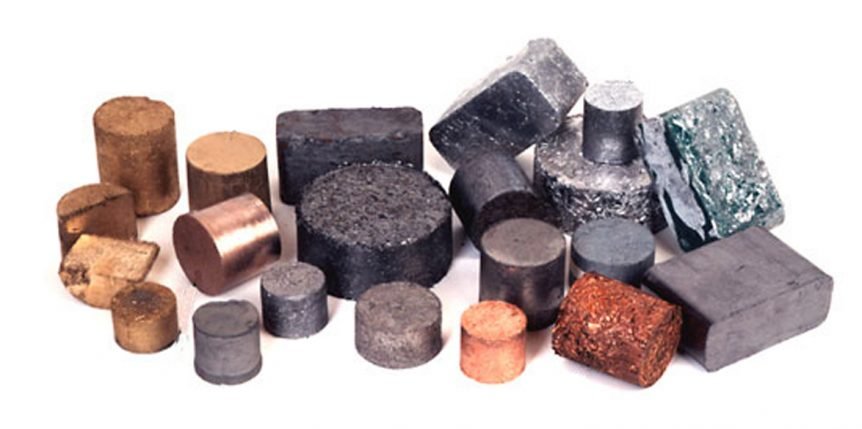

-Son los elementos que permiten que circule la corriente eléctrica, es decir permiten el paso de la corriente ofreciendo ninguna o poca resistencia al flujo de electrones, un ejemplo claro son los metales.
–Los semiconductores: permiten parcialmente el paso de la corriente eléctrica, mejor que un aislante, pero peor que un conductor( transistores).
–Los aislantes: impiden el paso de la corriente eléctrica, ofreciendo mucha resistencia al flujo de electrones, como es el caso de la madera, plástico, entre otros materiales.

Sentido de la Corriente:
En un circuito el sentido de la corriente va del polo negativo al polo positivo (sentido real) y en el sentido convencional de la corriente para interpretar los esquemas eléctricos; la corriente va del polo positivo al polo negativo.
Magnitudes eléctricas:
-Resistencia eléctrica: es la oposición de los componentes del circuito al paso de la corriente.La unidad es el ohmio(Ω). Para medir la resistencia se usa un multímetro.
R = Ω
-Tensión eléctrica o voltaje:
Es la característica principal de un generador, también recibe el nombre de voltaje, y se mide en voltios. V=(voltios)
–Intensidad:
Nos indica si la corriente es grande o pequeña, es la cantidad de carga que atraviesa una sección de un conductor por unidad de tiempo. Se mide en Amperios. I=(A)
Ley de Ohm:
En un circuito recorrido por una corriente eléctrica, la tensión es igual al producto de la intensidad de corriente por la resistencia total del circuito.

Tipos de Circuitos:

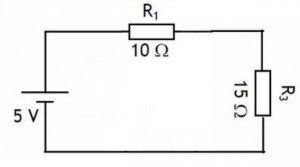

-Circuitos en serie:
Cuando los generadores están puestos uno detrás del otro, es igual a la suma de todas las tensiones. Cuando sus resistencias o receptores están puestos en serie, su resistencia total seria la suma de todas las resistencias.

Características:
-La intensidad es la misma en todos los receptores, ya que solo hay un camino para el paso de electrones.
-El voltaje total es igual a la suma de las caídas de tensión en cada uno de los receptores.
-Circuito paralelo:
Es aquel que tiene los receptores conectados de tal manera que tienen sus extremos conectados a puntos comunes.
Características:
– La intensidad total que recorre el circuito es igual a la suma de las intensidades que atraviesan cada uno de los receptores.
-El voltaje sera el mismo en todos los receptores, y coincidirá con el voltaje en los extremos del generador, por estar todos los elementos conectados entre los mismos puntos.

-Circuito mixto:
Es el que parte de los elementos que están asociados en serie y parte en paralelo.Para resolver ejercicios con este tipo de circuitos se hace un estudio de los mismos, viendo que parte está asociada en serie y cual en paralelo. Para luego ir analizando y simplificando por separado.

Fuentes:
Tegnología.(10 de Marzo de 2013).Obtenido de: https://www.areatecnologia.com/electricidad/circuitos-electricos.html
Información obtenida del cuaderno de materia
